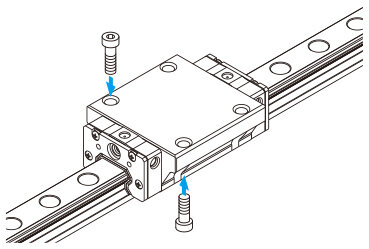

SPH-C/LC
Příruba vozíku má závitové otvory. Může být namontován shora nebo zespodu. Používá se v místech, kde vozík nemůže mít průchozí otvory pro montážní šrouby.
S novou řadou SPH nabízí THK nově vyvinuté osmiřadé lineární vedení s Caged Ball, které nabízí ultra nízké vlnění při lineárních pohybech se standardními rozměry v souladu s normou ISO.
Rozměry v souladu s normou ISO Super-Low Waving Model SPH
Lineární vedení v kleci
Přijetím osmi řad oběžných drah a kuliček s malým průměrem se zvýšil počet nosných kuliček v lineárním bloku. To zase umožňuje nejvyšší úroveň zvlnění mezi produkty THK LM Guide se super nízkým zvlněním na úrovni nanometrů.
Klíčové vlastnosti:
Navrženo podle norem ISO, poskytuje kompatibilitu se stávajícími lineárními vedeními a nabízí flexibilitu napříč aplikacemi. Vlastnosti s naším osmiřadým designem pro minimalizaci zvlnění pro zajištění přesnosti v rozsahu nanometrů. Vyberte si ze standardních velikostí 25-45 s možností standardních nebo extra dlouhých vodicích vozíků pro různé nosnosti.

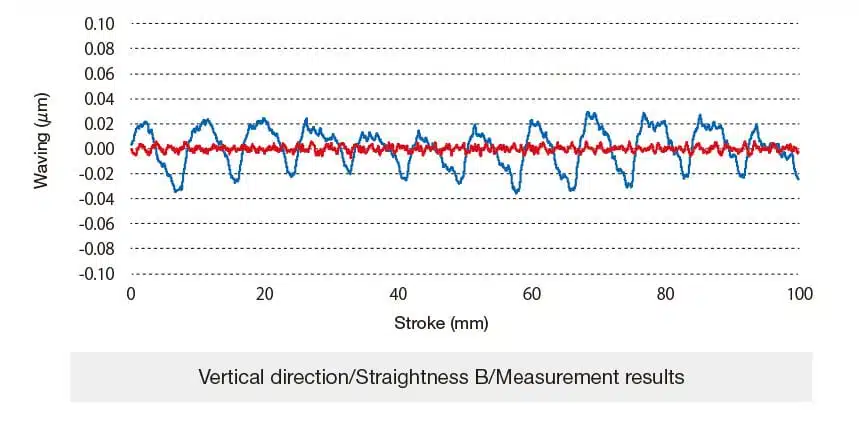

Super-nízké vlnění
Přijetím osmi řad oběžných drah a kuliček s malým průměrem se zvýšil počet nosných kuliček v lineárním bloku. To zase umožňuje nejvyšší úroveň vlnění mezi produkty THK LM Guide se super nízkým vlněním na úrovni nanometrů.
Rozměry v souladu s ISO
Rozměry odpovídají celosvětově standardním specifikacím ISO (ISO 12090-1:2011 Valivá ložiska) i s osmiřadou konstrukcí. Tento produkt se dodává ve čtyřech velikostech v rozmezí od 25 do 45 a je k dispozici řada šesti typů bloků: C/LC, V/LV a R/LR.
Dostupné verze

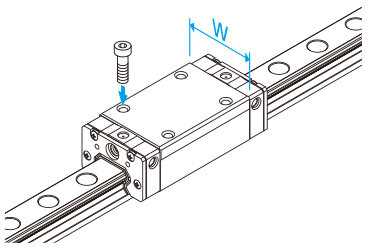

SPH-V/LV
LM blok má menší šířku (W) a závitové otvory. Používá se v místech, kde je omezený prostor pro šířku vozíku.

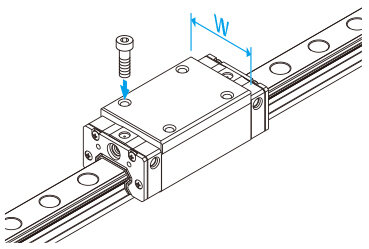

SPH-R/LR
LM blok má menší šířku (W) a závitové otvory. Používá se v místech, kde je omezený prostor pro šířku vozíku. Zachovává stejný výškový rozměr jako celokulové lineární vedení Model HSR-R.
